石墨超细粉碎机

石墨超细粉碎机- WFJ系列机械微粉碎机



工作原理:

按物料性质原料由上进料口通过分级室进入粉碎室或由下进料口(吸风口)进入粉碎室,受到冲击锤激烈的冲击,同时在冲击锤与衬板间的间隙处受到冲击、摩擦、剪切。被粉碎的细粉随气流一起运动至上部分级室内由于分级轮的高速转动,在离心力作用下粗粉返回粉碎室继续粉碎,符合细度要求的微粉从排气口排出,进入旋风分离器和除尘器而被收集,含尘气体在除尘器内进行气固分离,气流由引风机排除。





性能特点:

1. 该设备结构简单紧凑,由粉碎和分级俩个系统组成,无需其他分级设备。

2. 进料粒度大,出料可调(分级轮转速),可粉碎高硬度物料。

3. 该机由于其结构特点,能耗低、磨损小、操作简单,可控性强。





适用范围:

该机种适用于化工、建材、电子、制药、农药、涂料、染料、轻工、食品、冶金、饲料等行业,如:农药、石英石、滑石、高岭土、炭黑、刚玉、白炭黑、氢氧化铝粉碎以及分级作业。

石墨超细粉碎机经多家厂家公司使用和生产,获得一致好评。

1) 产量高,能耗低。

2) 石墨细度可以可调,从几百目到几千目。

3) 操作便捷,稳定性高,维修率低。







技术参数:

参数\机型

WFJ-400

WFJ-630

WFJ-1000

产品粒径 (d90um)

5-120

8-120

8-150

粉碎机功率 KW

11(15)

30(37)

75(90)

粉碎盘转速 r/min

5600

3550

2330

分级轮直径 mm

200

315

500

分级轮最高转速 r/min

6000

4000

2400

分级轮功率 KW

5.5(7.5)

11

18.5

产量 Kg/h

-500

-1000

-3000

风机风量m3/min

15-20

40

100

风机功率 KW

15

30

45

外型尺寸 L*B*H mm

1460*940*1376

1500*1432*1750

3300*2070*2340

设备净重 kg

750

1500

4000

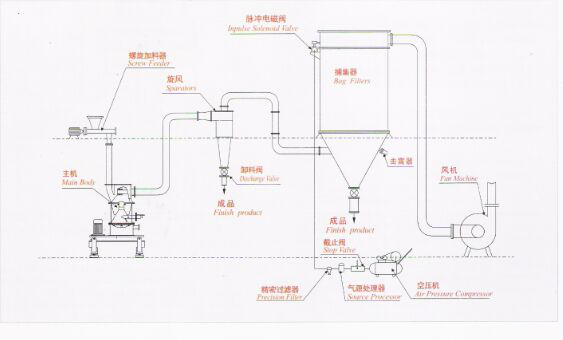

流程示意图
